Een goed doordacht PCB design vormt de basis voor probleemloos testen en produceren van elektronische schakelingen. Door vanaf het begin rekening te houden met Design for Testability (DFT) en Design for Manufacturing (DFM) principes, voorkom je kostbare vertragingen en debug-sessies. Deze ontwerptips helpen je om een printplaat te ontwikkelen die zowel efficiënt te testen als te assembleren is.
Welke DFT-strategieën maken het debuggen en testen van je printplaat eenvoudiger?

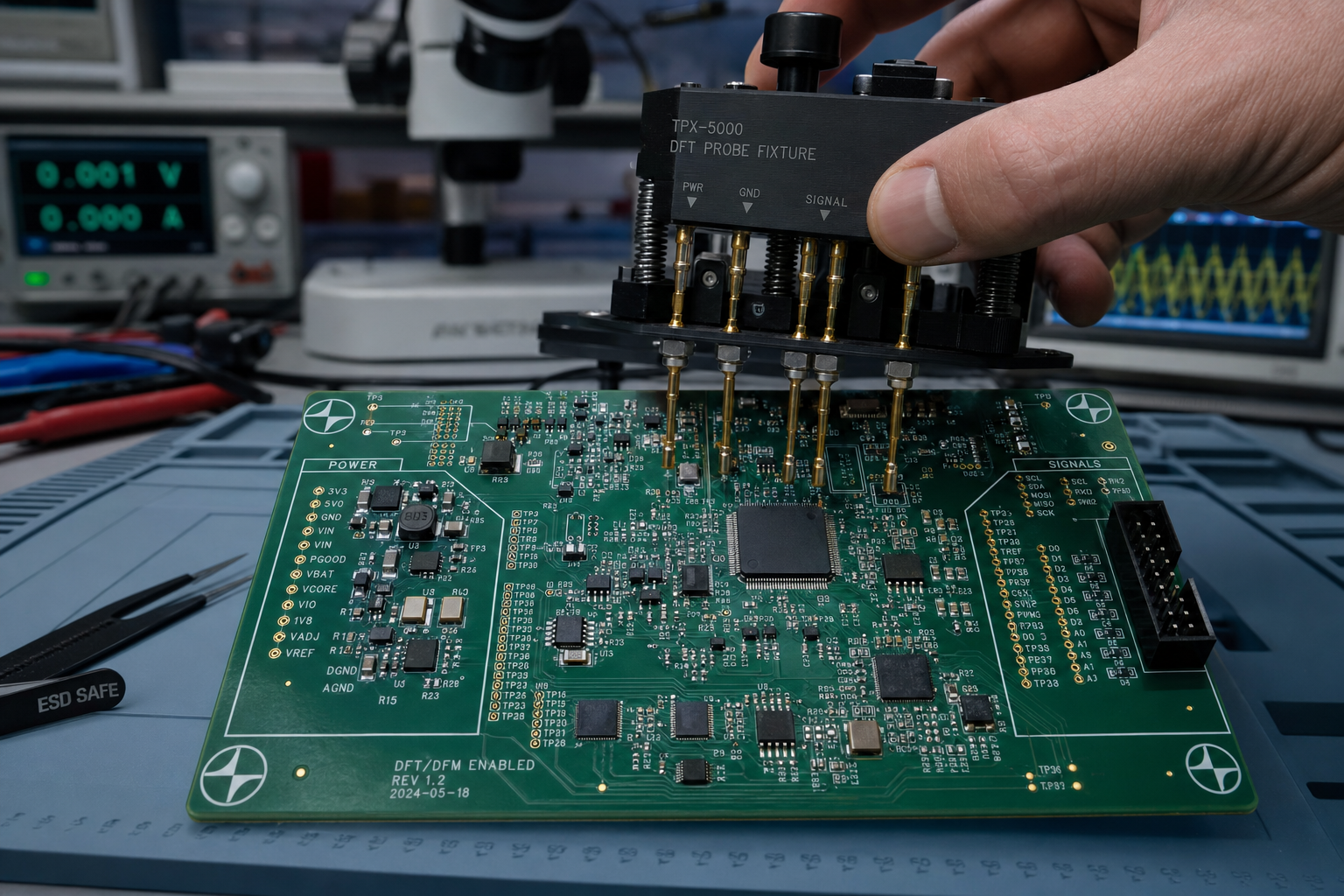

Slimme DFT-strategieën besparen je uren aan frustrerende foutzoekwerk wanneer je printplaat niet doet wat je verwacht. Begin met het strategisch plaatsen van testpunten op alle kritische signalen en voedingslijnen, zodat je met een multimeter of oscilloscoop snel kunt meten zonder delicate componenten te beschadigen. Voor complexe BGA-chips is boundary scan (JTAG) onmisbaar: hiermee test je verbindingen die fysiek onbereikbaar zijn. Vergeet ook niet om debug-headers en LED-indicatoren toe te voegen op je ontwerp. Deze eenvoudige toevoegingen geven je direct visuele feedback en maken snelle foutdiagnose mogelijk tijdens prototyping en productie.

Hoe pas je DFM-principes toe om assemblageproblemen te minimaliseren?

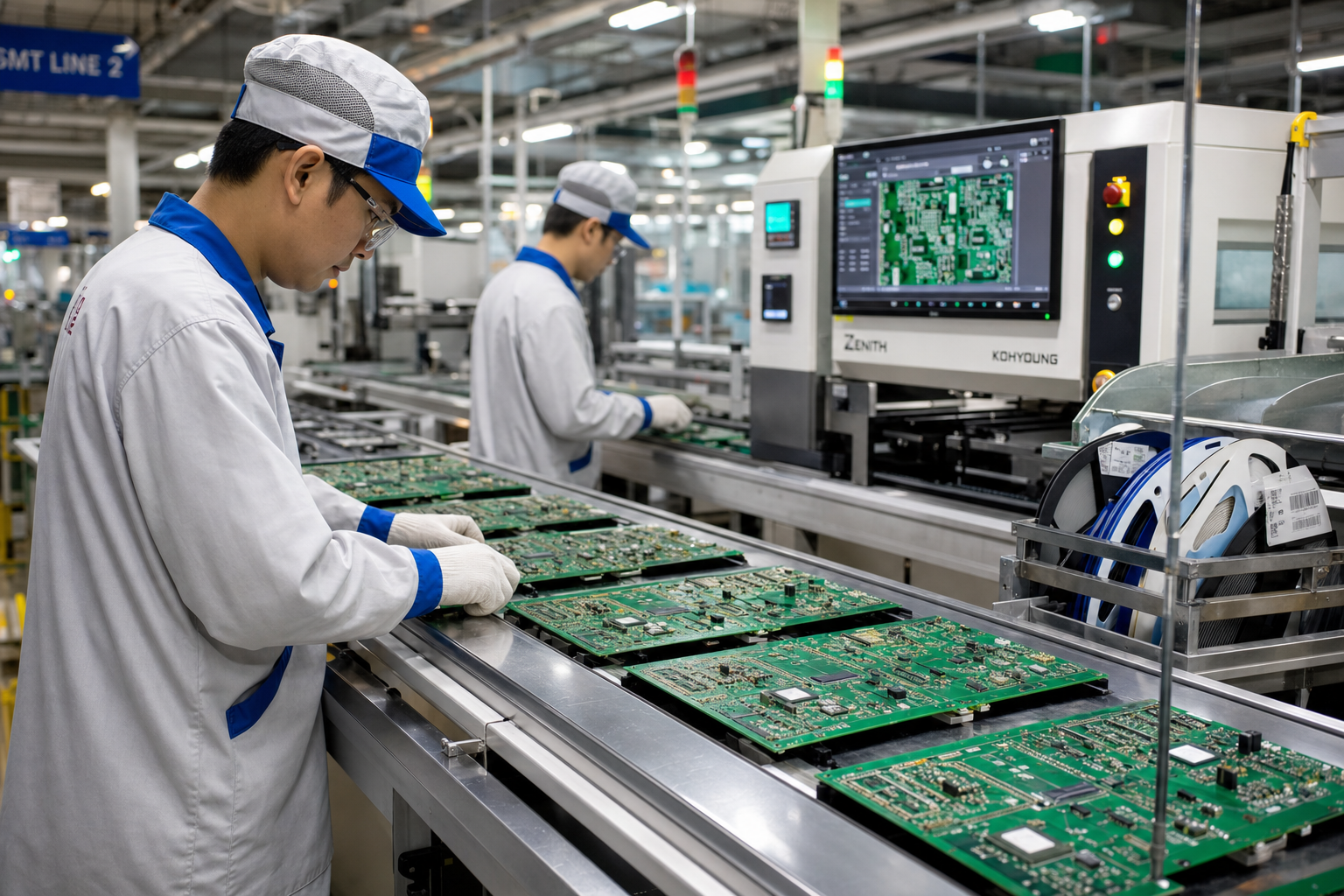

Het toepassen van DFM-principes begint bij het afstemmen van je ontwerp op de mogelijkheden van geautomatiseerde assemblage. Zorg ervoor dat componentafstanden en pad-groottes compatibel zijn met pick-and-place machines, zodat plaatsing snel en nauwkeurig verloopt. Fiducials en polariteitsmarkeringen moeten duidelijk zichtbaar en correct gepositioneerd zijn voor optische herkenning. Vermijd via-in-pad constructies waar mogelijk, aangezien deze problemen kunnen veroorzaken tijdens het solderen. Optimaliseer daarnaast je soldeermasker voor reflow-processen om kortsluitingen en onvoldoende soldeerverbindingen te voorkomen. Deze aanpassingen verkleinen de kans op productiefouten aanzienlijk.
